Принципи ультразвукового вимірювання товщини

We are surrounded by invisible sound waves. In media such as water or air, they manifest as mechanical vibrations. *"Ultrasonic wavefrom"are sounds with frequencies exceeding the human hearing limit (generally accepted as >20 кГц). У ультразвукових тестах частоти зазвичай коливаються від 500 кГц до 20 МГц.

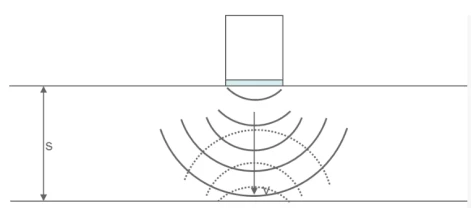

Ультразвуковий зонд генерує ультразвуковий імпульс Echo. Час, необхідний для відлуння, щоб подорожувати тестовим матеріалом і назад до зонда, точно вимірюється. Звукові хвилі відображаються з меж між різними матеріалами. Перетворювач не тільки генерує імпульс, але й виявляє відгомони. Часовий інтервал між випромінюваним імпульсом та відлунням задньої стінки обчислюється відповідно до наступної формули:

Відстань=Швидкість звуку (m/s) x Час

Імпульс - це сплеск звукової енергії, схожий на удару барабана. Ехо - це відображення цього звуку. Хвилі поєднуються в тестовий матеріал, використовуючи гель для з'єднання та поширюються, поки вони не зіткнуться з задньою стінкою чи іншою межею, а потім відбиваються назад до перетворювача, який перетворює акустичну енергію назад в електричну енергію. Датчик відстежує відгомони, що повертаються, з інтервалом часу часто вимірюються в мільйонних частинах секунди. При попередньому плані звуку матеріалу можна обчислити товщину.

1. Швидкість звуку матеріалу є критичною. Більш важкі матеріали передають звук швидше, ніж м'якіші. Металеві звукові швидкості, як правило, значно вищі, ніж не металеві матеріали '.
2. Необхідне калібрування. Датчик повинен бути відкалібрований на специфічну звукову швидкість матеріалу, використовуючи еталонні стандарти відомої товщини.

3. Швидкість звуку змінюється матеріалом з температурою, що впливає на точність вимірювання, тому еталонні стандарти та тестові зразки повинні бути при однаковій температурі.

Неруйнівне тестування (NDT):

Не пошкоджує і не змінює тестовий матеріал, що робить його ідеальним для огляду критичних компонентів у таких галузях, як аерокосмічна, енергетика та інфраструктура.

Висока точність та точність:

Досягає роздільну здатність мікрона (наприклад, ± 0.

Матеріальна універсальність:

Працює над металами (сталь, алюміній), пластмас, композити, кераміку та скло, незалежно від матеріальної провідності або магнетизму.

Односторонній доступ:

Потрібен доступ до лише однієї сторони тестового об'єкта, що дозволяє перевірити в обмежених просторах або на встановленому обладнанні (наприклад, трубопроводи, судна тиску).

Результати в режимі реального часу:

Забезпечує миттєві показання товщини, полегшуючи швидке прийняття рішень у виробничих або технічних робочих процесах.

Адаптованість до складних середовищ:

Здатний працювати в екстремальних температурах, корозійних атмосферах або під водою (зі спеціалізованими зондами).

Висока безпека:

Ультразвукова перевірка має нульове випромінювання для інспекторів.
