Сила та застосування ультразвукового вимірювання товщини занурення

Вимірювання товщини занурення води - це метод вимірювання товщини ультразвукового принципу, який характеризується використанням води як сполучення між заготовкою та зондом. Цей метод виявлення підходить для нерегулярних заготовки або інших заготовки, які важко подружитися. Виявлення заготовки та зонда разом у воду, зонд повинен бути певною відстані від заготовки (відома як товщина шару води). Після випромінювання ультразвукової хвилі вона проходить через воду до поверхні заготовки, а потім перетворюється на внутрішню частину заготовки, а потім товщину заготовки можна правильно відображати через регулювання форми хвилі A-сканування на екрані дисплея.

Ультразвукова датчик товщини базується на принципі ультразвукового відображення імпульсу для вимірювання товщини, коли ультразвуковий імпульс, що випромінюється зондом через об'єкт, що перевіряється, для досягнення матеріальних інтерфейсів, імпульс відбивається назад до зонда шляхом точного вимірювання ультразвукового часу розповсюдження в матеріалі для визначення товщини матеріалу.
Метод вимірювання товщини занурення ультразвукової води полягає в тому, щоб покласти зонд у воду, його випромінювані ультразвукові хвилі створюватимуть ряд хвиль відбиття водного інтерфейсу, в той же час об'єкт, який слід вивчити, також створює відбиті хвилі, завдяки ультразвуковій швидкості розповсюдження у воді, а матеріал, що вимірюється, є різним, через коригування шару, а також об'єкт, що вивчає, об'єкт, що вивчає, за об'єктом, а також об'єктом, що вивчає об'єкт, що вивчає об'єкт. Досліджено, так що нижня частина об'єкта, що підлягає дослідженню, розташована у вторинній хвилі відбиття водного інтерфейсу.

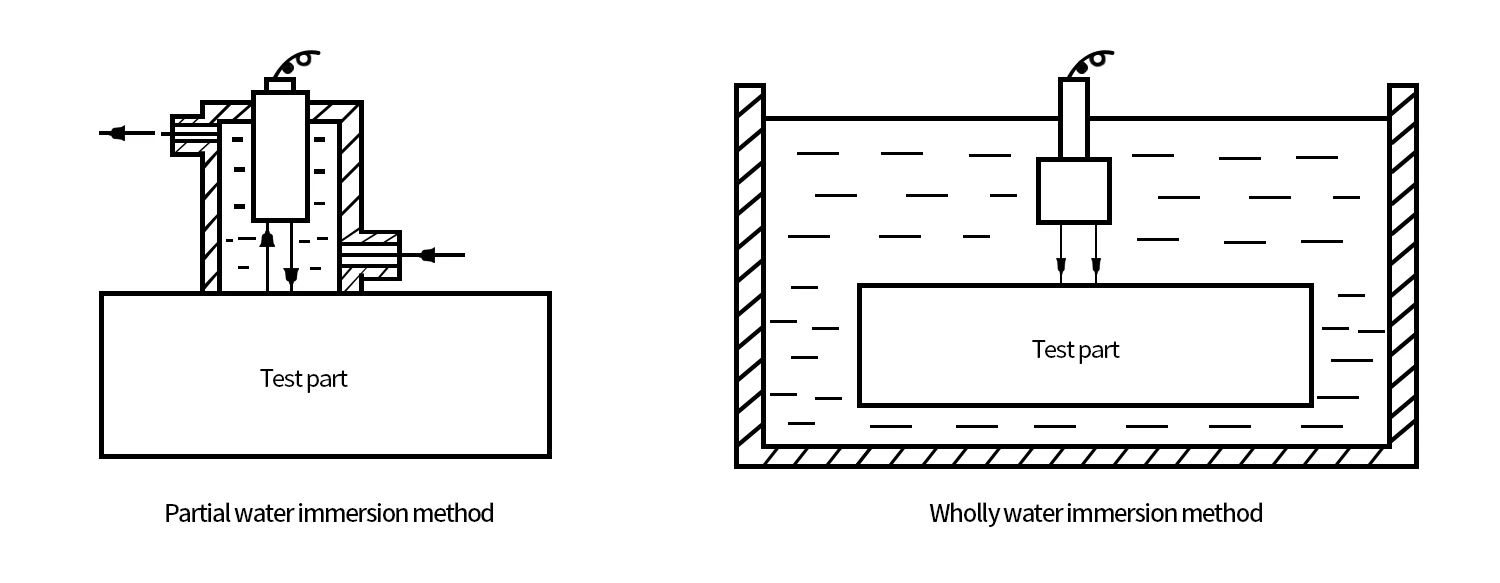

Існує два загальних підходів до занурення води: часткове занурення води та занурення в ціле воду.

1. Частина система занурення води

Система часткового занурення води може підвищити ефективність роботи.

2. Чия система занурення води

Цей вид системи використовує зонди для занурення для вимірювання труб та брусків, вона підходить для автоматизованого вимірювання заготовки з грубими поверхнями, складними формами та поганими умовами зв'язку, такими як трубки та смуги.

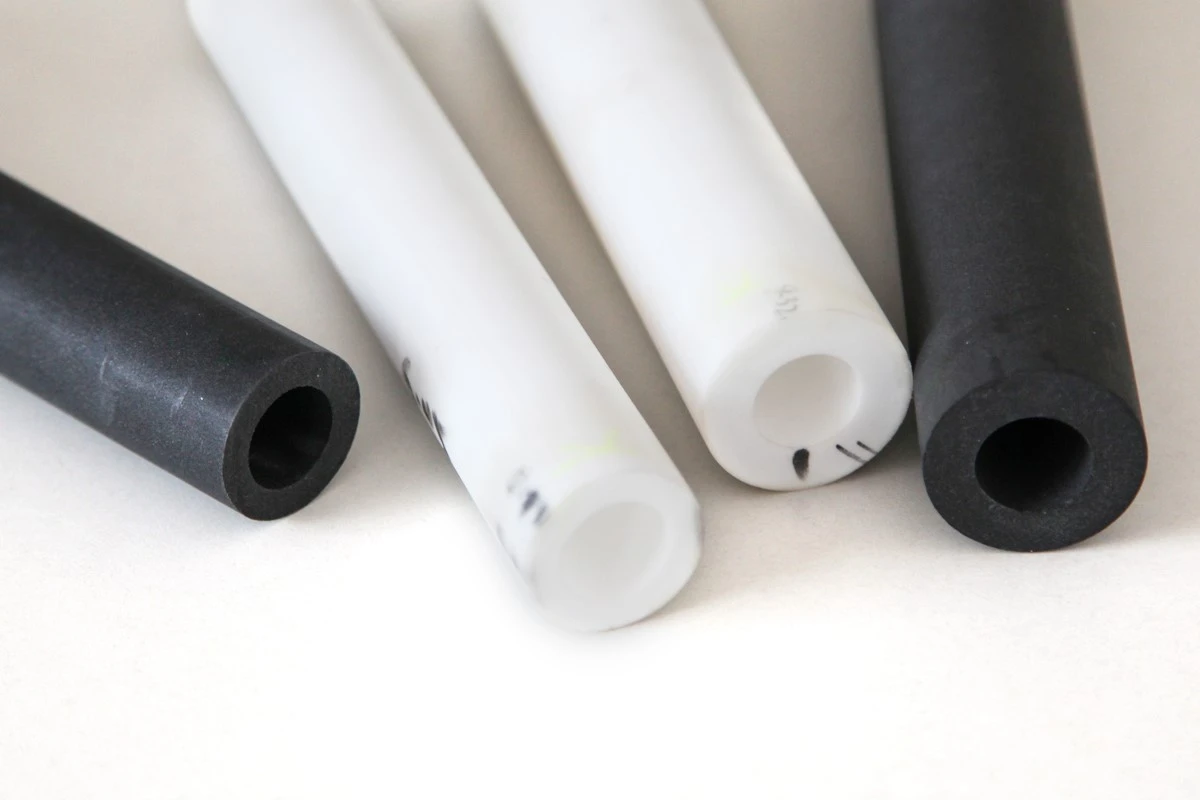

Ми отримали зразок картриджського матеріалу від замовника (діаметр 30-40 мм, товщина стінки 5-9 мм або близько того), картриджі спікається при високому температурі та високому тиску і має мікропористий розподіл. Клієнт попросив виміряти товщину стіни, щоб перевірити рівномірність і мінімальну товщину.

Завдяки спеціальній структурі цього матеріалу звичайний метод вимірювання ультразвукової товщини важко прийняти нижню ехо, не може усвідомити вимірювання. Після практики, використовуючи ультразвукову товщину Gen2 Gen2 для вимірювання товщини для занурення води, форма хвилі чітка, а значення товщини дуже точне.

У щоденних ультразвукових вимірювальних робіт є деякі заготовки, які неможливо виміряти загальним методом прямого контакту для вимірювання ультразвукової товщини через особливі причини, такі як груба поверхня та нерегулярна форма. Для того, щоб зосередити звукову енергію, слід використовувати для фокусування зонда, частота зонда вибирається відповідно до матеріальних характеристик. Вимірювання товщини занурення води є дуже чутливим, втрата звукової енергії рідкої зв'язку невелика, вимірювання товщини занурення води може подолати шорсткість поверхні заготовки або поверхневу форму втрати акустичної енергії, спричиненої факторами. А оскільки немає потреби в тісному зв'язку, це підвищує ефективність роботи вимірювання і підходить для вторинного розвитку онлайн -вимірювання.
