Застосування високоточної товщини в огляді трубопроводу

У щоденному обслуговуванні та огляді трубопроводу, як швидко визначити, чи засмічена внутрішня труба чи ні, не впливаючи на нормальне використання, є загальною, але складною проблемою. Сьогодні ми введемо, як використовувати ультразвукові вимірювальні вимірювання товщини для ефективного вирішення цього виклику, вимірюючи зовнішню стінку труби для оцінки її внутрішнього стану.

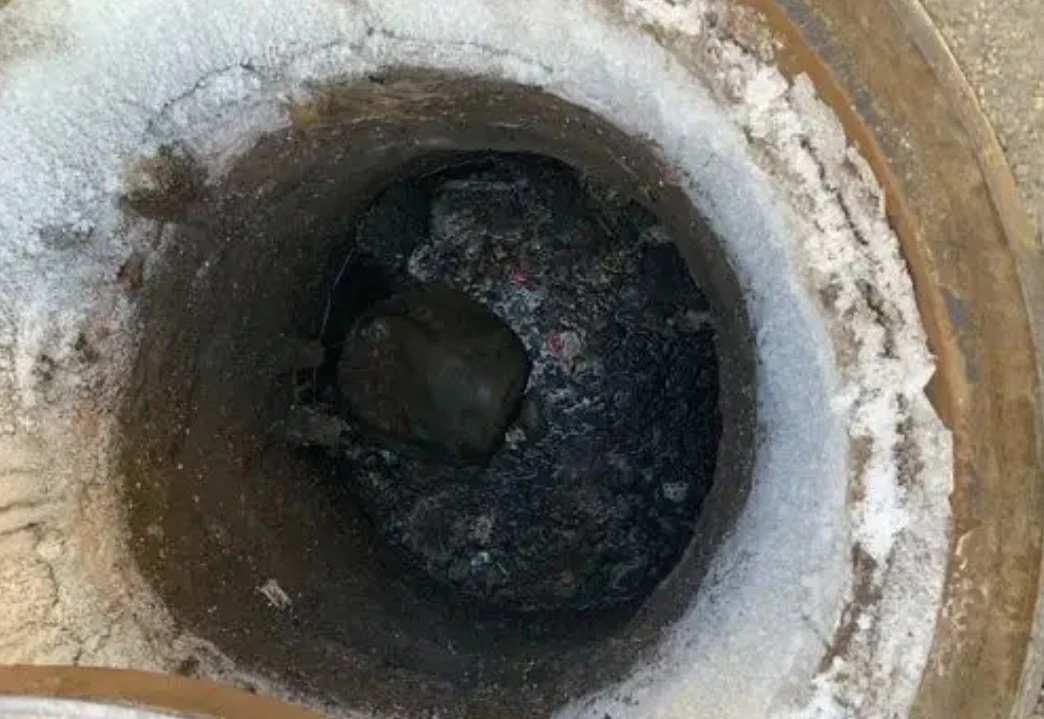

Засмічені труби є поширеною проблемою в промисловому виробництві, муніципальних системах водопостачання та опалення. Традиційні методи виявлення часто потребують простою, демонтажу трубопроводів або використання обладнання, таких як ендоскопи, що не лише трудомістко і трудомістка, але також може впливати на нормальне виробництво та життя. Технологія вимірювання ультразвукової товщини, як метод неруйнівного тестування, може бути використана для визначення того, чи є блокування всередині, вимірюючи зовнішню стінку труби з легкою експлуатацією.

Ультразвукові вимірювання товщини вимірюють товщину матеріалу, випромінюючи ультразвукові хвилі та отримуючи їх відгомони. Коли внутрішня частина труби засмічується осадом або стороннім матеріалом, ультразвукові хвилі не в змозі проникати в забивання на іншу сторону стінки труби, внаслідок чого сигнал повернення не отримано. Виходячи з цього принципу, ми можемо швидко визначити стан внутрішньої частини труби.

При нормальному використанні водопроводів є кілька труднощів у визначенні внутрішнього стану лише від вимірювання зовнішньої стінки:

Нерівна товщина стінки труби:Через матеріал, виробничий процес тощо, товщина стінки труби може бути нерівною, що впливає на точність вимірювання.

Зовнішнє екологічне втручання:Зовнішня стінка труби може мати корозію, покриття тощо, що вплине на поширення прийому ультразвуку та ехо -сигналу.

Складні внутрішні депозити:Всередині трубопроводу існує багато видів родовищ, які можуть включати осад, масштаб, жир тощо. Акустичні властивості цих речовин сильно відрізняються. Акустичні властивості цих речовин сильно різняться, збільшуючи складність вимірювання.

ЮшіPM5 Gen2 Високоточний ультразвуковий датчик товщиниможе відповідати зондах захисної плівки 2,25 МГц для вирішення проблем, показаних, як зазначено вище.

Він забезпечує високу точність та потужну здатність до обробки сигналів, що може ефективно боротися зі складним середовищем вимірювання стінки трубопроводу.

Враховуючи польові умови, використання зондів захисної плівки може утворювати краще з'єднання із зовнішньою стінкою трубопроводу та відмінний вплив на виявлення трубопроводів та вимірювання корозії.

Зонди з низькою частотою, такі як мембранні зонди 2,25 МГц, можуть легше проникати в стінку труби та збільшити ефект з’єднання. Це важливо для отримання чіткого відлуння дна.

У фактичних вимірюваннях ми спочатку вимірюємо нормальні труби, щоб переконатися, що параметри приладу встановлюються правильно та записують нормальні ехо -сигнали. Потім ми вимірюємо засмічену трубу і спостерігаємо зміну нижнього ехо. Якщо ехо -сигнал від протилежної стінки труби не може бути отриманий, можна зробити висновок, що всередині труби є закупорка.

Ми можемо побачити зміну форми хвилі, показана нижче:

За порівнянням форми хвиль двох труб ми можемо чітко спостерігати за відмінностями нормального трубопроводу та заблокованого трубопроводу. Це дозволяє точний аналіз та належне визначення обслуговування трубопроводів.

Застосування ультразвукової товщини в огляді трубопроводів може не лише швидко визначити, чи заблокований трубопровід, не впливаючи на нормальне використання трубопроводу, але й забезпечують сильну технічну підтримку обслуговування трубопроводів. Вибираючи належні зонди та регулюючи параметри інструменту, ми можемо впоратися з усіма труднощами в огляді трубопроводу та забезпечити точність та надійність результатів вимірювання. Якщо ви все ще стикаєтесь з такими проблемами, будь ласка, не соромтеся зв’язатися з нами!
