Фон

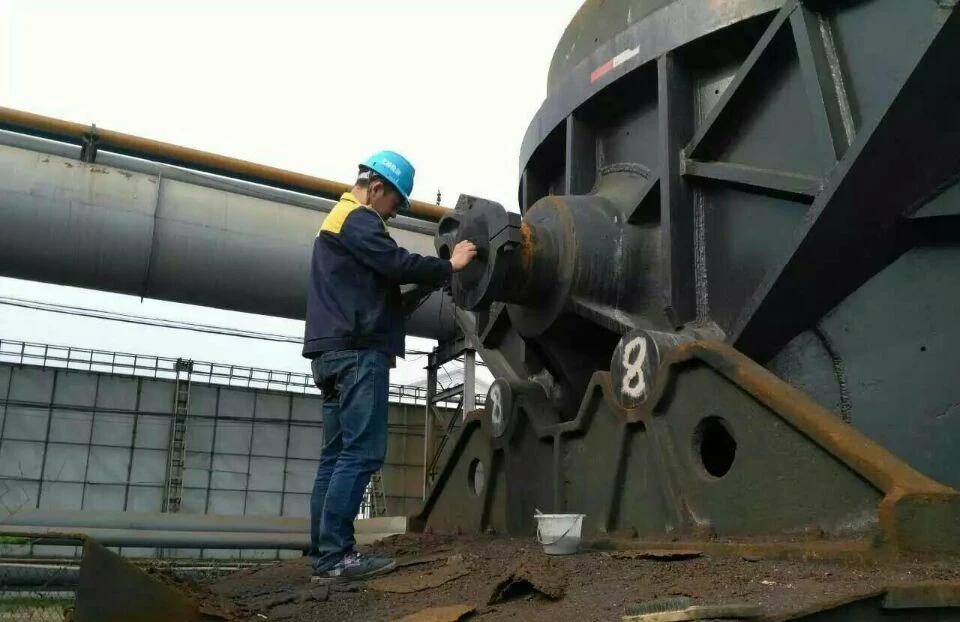

Ультразвуковий детектор недоліків-це портативний промисловий інструмент неруйнівного тестування, який може швидко та зручно, неручно і точно виявляти, знаходити, оцінювати та діагностувати багато видів дефектів (тріщин, включення, складання, пористості, піщані отвори тощо) всередині господина, і він може бути використаний у лабораторії. Це важливий інструмент для тестування в галузі NDT.
Ultrasonic nondestructive testing has a lot of terminology, commonly used A-type display, transmit pulse, pulse amplitude, pulse width, echo, bottom echo, defective echo, interference echo, late echo, phantom echo, decibel, acoustic impedance, attenuation, defects, time baseline, scanning, scanning range, scanning speed, horizontal Лінійна частота повторення імпульсу, частота виявлення, розвороту, аттенюатор, коефіцієнт сигналу та шумів, коефіцієнт переодягання, перемикання живлення (DAC), з'єднання, тестова блок, порівнювача, пільга Зонд, нахил зонда, точка захворюваності зонду, кут зонду, передовий край зонду тощо. Точно знаючи, що ці умови допоможуть вам краще використовувати інструмент для виявлення недоліків.
Термінологія виявлення
1. Тип дисплея.
Спосіб представлення інформації, в якій відстань або час представлений горизонтальною базовою лінією (осі x) та амплітудою, представлений відхиленням перпендикулярним до базової лінії (осі y).
2. Викладений імпульс.
Електричний імпульс додав до перетворювача для отримання ультразвуку.
3. Амплітуда Пульса.
Амплітуда напруги імпульсного сигналу. Коли використовується дисплей типу A, це зазвичай висота від лінії базової частини до піку імпульсу.
4. Ширина пульсе.
Тривалість імпульсу, виражена як значення часу або періоду.
5.хо.
Ультразвуковий сигнал відбивається назад від відбивача.
6. БОТТОМ ЕХО.
Хвиля, відстоювана від нижньої поверхні оглянутої частини.
7. Дефект Echo.
Відлуння, спричинені внутрішніми або поверхневими дефектами у перевіреній частині.
8. Відгук інтерфенції.
Різноманітні відгомони, які перешкоджають оцінці результатів виявлення недоліків, називаються перегоєм. Включаючи помилкові роздуми, внутрішні відбиття та відбиття через шум інструменту, зовнішні перешкоди та інші відбиття.
9.LATE ECHO.
Відлуння від того самого відбивача, що приходить пізно, оскільки він проїхав по -іншому шляху або пройшов хвильовий перехід по дорозі.
10. Фантом Ехо.
Нереалістичне ехо (хвиля привидів), який з'являється в матеріалі з хорошою передачею звуку через високу частоту повторення ультразвукового детектора недоліків.
11.decibel.
Логарифмічне зображення співвідношення двох амплітуд або інтенсивності. Порівняння двох висот хвиль на дисплеї часто виражається в децибелах.
12.Акстичний імпеданс.
Співвідношення звукового тиску звукової хвилі до вібраційної швидкості маси, як правило, виражається як продукт щільності P та швидкості С середовища.
13. АТТТЕТУАЦІЯ.
Явище, в якому ультразвукові хвилі поширюються через середовище, а звуковий тиск поступово зменшується зі збільшенням відстані.
14.Дефект.
Розрив розміру, форми, орієнтації, розташування чи природи, які завдали б шкоди ефективному використанню заготовки або не відповідає вимогам визначених критеріїв прийняття.
15. Базова лінія часу.
Горизонтальна лінія сканування в флуоресцентному екрані моделі A Display, що вказує на час або відстань.
16.Кан.
Повторний рух електронного променя через флуоресцентний екран детектора недоліків за тим же малюнком.
17. Діапазон сканування.
Найгучніший діапазон, який може відображатися на базовій лінії під час флуоресцентного екрану.
18. СКАРНА ШВИДКА.
Співвідношення горизонтальної осі на екрані фосфору до відповідного звукового діапазону.
19. Хорізонтальна лінійність.
Ступінь, до якого сигнал, що відображається на осі часу або відстані, флуоресцентному екрані ультразвукового недоліки пропорційно сигналу, що подається в приймач (або через калібрований генератор часу, або кілька відгомонів від пластини відомої товщини).
20.Vertical Linearity.
Ступінь, до якого сигнал, що відображається на осі часу або відстані, флуоресцентному екрані ультразвукового недоліки детектора пропорційно амплітуді сигналу на вхідному приймачі.
21.Dynamic Ander.
Співвідношення максимальної та мінімальної відбитої висоти хвилі, які можна вирішити на екрані ультразвукового детектора недоліків, коли регулювання посилення є постійним. Зазвичай виражається в децибелах.
22. Частота повторення.
Кількість імпульсів в секунду, при якій пластина зонда збуджується генератором імпульсу з метою отримання ультразвукових хвиль.
23. Частота порушення.
Ультразвукова частота, що використовується для ультразвукового виявлення, зазвичай 0. 5 ~ 15 МГц.
24. Ехо -частота.
Взаємний час між піками, отриманими шляхом розширення відгоміну на осі часу.
25. Жорсткість.
Міра найменшого ультразвукового сигналу, який створює розпізнавані вказівки на флуоресцентному екрані ультразвукового детектора недоліків.
26. Жорстка чутливість.
У ультразвукових системах виявлення недоліків різниця між стандартною чутливістю до виявлення дефектів, вираженою на певному рівні, та максимальною чутливістю до виявлення.
27. Потужність.
Здатність ультразвукової системи виявлення недоліків розрізняти дефекти в поперечному напрямку.
28.gate.
Електронний метод вибору діапазону часу з метою моніторингу сигналу виявлення недоліків або для подальшої обробки.
29.attenuator.
Пристрій, який викликає кількісну зміну напруги сигналу (звуковий тиск). Кількість ослаблення виражається в децибелах.
30. Сенс-шум співвідношення.
Співвідношення амплітуди ультразвукового сигналу до амплітуди максимального фонового шуму. Зазвичай виражається в децибелах.
31.gain.
Логарифмічна форма кількості посилення напруги підсилювача приймача ультразвукового детектора. Виражається в децибелах.
32.
Дія проведення звукових хвиль між зондом та перевіреною частиною.
33. Крива амплітуда (DAC)
Набір кривих, намальованих з трьох параметрів: відстань відомого відбивача, що виробляє відгомін, посилення детектора недоліків та розмір відбивача відповідно до визначених умов. У фактичному виявленні недоліки еквівалентний розмір недоліки можна оцінити з цієї кривої на вимірювану відстань до недоліки та значення посилення.
34. Тест -блок.
Зразок, який використовується для характеристики властивостей ультразвукової системи огляду та чутливості виявлення недоліків.
35. Стандартний тестовий твір.
Зразок, матеріал, форма та розміри якого сертифікований компетентним органом. Використовується для тестування на продуктивність та регулювання чутливості ультразвукових пристроїв або систем.
36.comparison тестовий блок.
Тестовий блок використовується для регулювання чутливості системи ультразвукового виявлення або регулювання чутливості.
Відрегулюйте чутливість ультразвукової системи виявлення або порівняйте розмір тестування дефектів. Як правило, виготовлені з матеріалів з подібними характеристиками до тестування матеріалу.
37.Проб.
Передавати або приймати (або обидва передачі та прийому) ультразвукову енергетичну електроакстичну конверсію. Пристрій, як правило, складається з торговельної марки, корпусу, підтримки, п'єзоелектричного елемента, захисної плівки або блоку.
38.Piezoelectric Матеріал.
Матеріали з властивістю п'єзоелектричного ефекту, таких як кварц, титанат барію, свинцевий цирконат титанат тощо.
39.wafer.
Електроакустичний елемент перетворення в ультразвуковому зонді. В основному виготовлений з кварцу, титанату барію та свинцевого цирконату титанату п'єзоелектричних матеріалів, форми площини, вигнутої поверхні.
40.Акстична ізоляція.
Високозбаленому спейсер, що використовується в двостопінних зондах, щоб розділити звуковий шлях.
41. Прямо зонд.
Зонд, який використовується для виявлення вертикальних недоліків, головним чином для поздовжнього хвильового тестування.
42.oblique зонд.
Зонд, який використовується для косового звучання, головним чином для поперечних хвиль.
43. Пробпробна точка захворюваності.
Точка на поперечному або поверхневому зонді хвилі, де вісь випромінюваного променя проходить через нижню поверхню зонда.
44. Кутпробний кут.
Значення дотичної кута заломлення (k-значення) у сталі косового зонда, вираженого як арабська цифра.
45.Проб Лед.
Довжина переднього краю косового зонда, що знаходиться відстань від точки випадків до переднього краю зонда.
