Застосування тестеру твердості Ліба в галузі термічної обробки

1. Принцип розетування

Тест на твердість Ліба - це динамічний метод випробування, використовуючи принцип еластичного впливу для отримання твердості. Однак, завдяки більшості операторів за його динамічним методом випробувань умов тестування недостатнього розуміння, не існує суворої або неналежної роботи та інших питань, що призводить до процесу застосування тестера твердості Ліба для отримання помилок виявлення. Поняття твердості Ліба пропонується доктором Лібом, який є встановленою масою удару в тій під дією еластичності, певного удару на поверхню зразка, з головкою кулі на 1 мм від поверхні зразка відскоку швидкості та коефіцієнта швидкості удару, помноженого на 1000, визначене як формула твердості Ліба:

HL - твердість Ліба; V_Rце швидкість відскоку удару, m · s^-1; і V_A- швидкість впливу впливу, m · s^-1.

2.

Тестери твердості Leeb зазвичай оснащені функцією опції матеріалу, перш ніж використання потрібно відрегулювати до відповідного матеріального параметра тестового об'єкта, параметр матеріалу поділяється відповідно до модуля еластичності Е, параметри опції матимуть прямий вплив на точність результатів тестів.

Завдяки легованим елементам у металі та різноманітним сполукам у процесі металургійної та теплообробки утворюватися багатофазна, дифузна, висока модуль еластичності мікроструктури, так що зміни динамічних механічних властивостей матеріалу зроблять модуль еластичності еластичності, були дуже чутливими до змін, що знаходяться в основі. РІШЕННЯ від твердості базового матеріалу, він дуже чутливий до змін модуля пружності, але також відрізняється від твердості Ліба базового матеріалу. Як правило, матеріали з більш високим вмістом сплаву мають більш високий модуль еластичності, тому стали з однаковим модулем еластичності можна класифікувати на вибір 2-3 від низького до високого вмісту сплаву.

3. Вибір пристроїв впливу

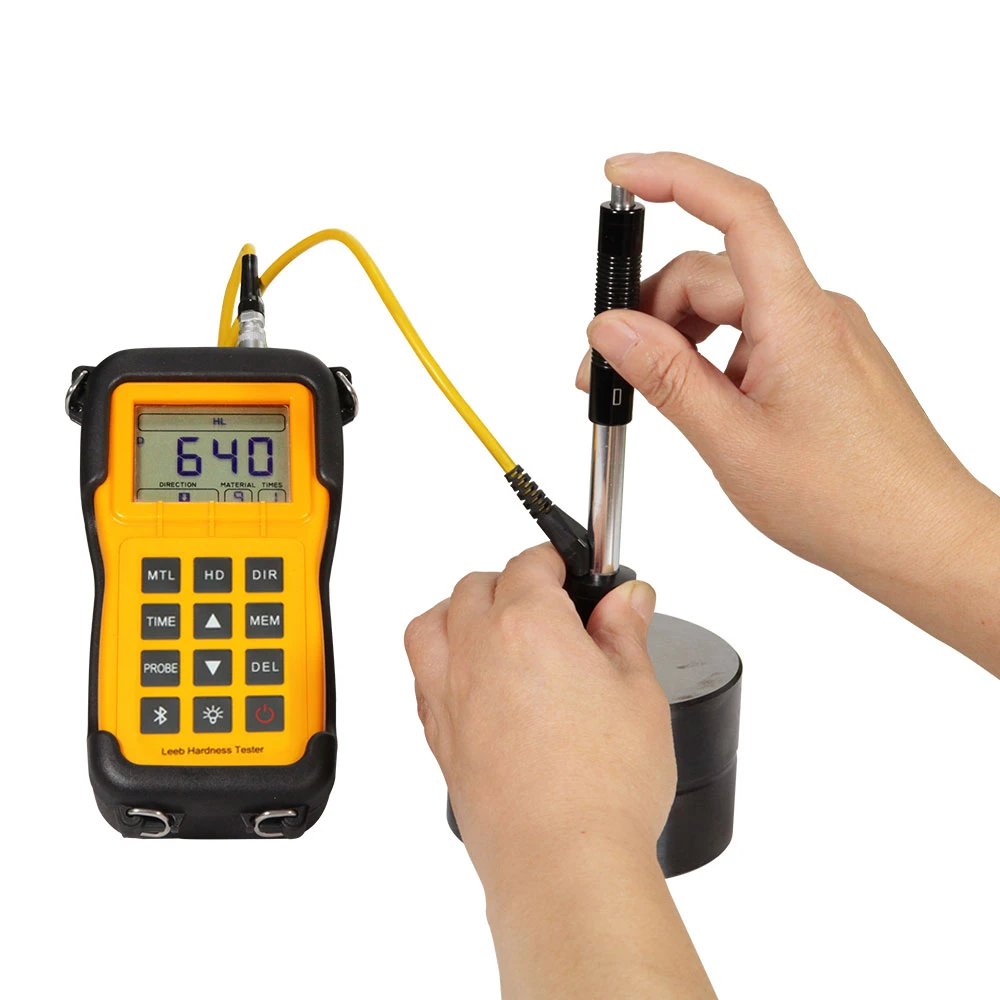

Для того, щоб застосовуватись до різноманітних тестування польового середовища, моделі пристрою тестера тестера Richter, різні моделі мають різні цілі, всі моделі включені: D тип, тип постійного струму, тип S, тип E, D + 15 тип, тип DL, тип C, g тип. Серед них пристрій впливу D-типу належить до загального призначення, як правило, як стандартна конфігурація, застосовна до загального тестування твердості металевих зразків; Пристрій впливу DC-типу коротший, використання спеціального силового кільця, інших параметрів та пристрою впливу D-типу в основному є однаковим, застосовним до простору тесту меншої твердості, таких як отвори, циліндричні циліндри тощо; Пристрій удару G-типу з більшим діаметром кульової головки, енергія удару вища, якість поверхні об'єкта, що підлягає вимірюванню вимог, більш широкий діапазон, придатний для шорстких частин поверхні та компонентів пристрою впливу G-типу. Нанесіть на поверхню більш грубих частин та великих виливків та пологів тесту на твердість; Пристрій впливу C-Type коротший, енергія удару становить приблизно 1/4 пристрою D-типу, що підходить для поверхневого загартовування, тонкого шару та якості меншого виявлення об'єктів випробувань.

Тіло удару та виміряний об'єкт у процесі зіткнення без спеціальної стабілізації невеликих масових зразків будуть під дією сили удару до напрямку впливу миттєвого прискорення руху, коли зіткнення закінчиться, вплив кінетичної енергії та швидкості відскоку тіла буде зменшено, остаточно призводить до значень твердості, ніж стандартної твердості. Таким чином, якість тестового об’єкта не може відповідати мінімальним вимогам умов виявлення тесту, що виявляється, необхідно з'єднати, наприклад, на поверхні зразка та сильною підтримкою між застосуванням в'язкої плівки.
Тестер твердості Ліба на товщині випробувального об'єкта вимог не тільки не може бути пробитий, але й для запобігання тестовому об'єкту в силі удару, коли явище еластичної або пластичної деформації, тому товщина пристрою удару повинна відповідати відповідним умовам виявлення.

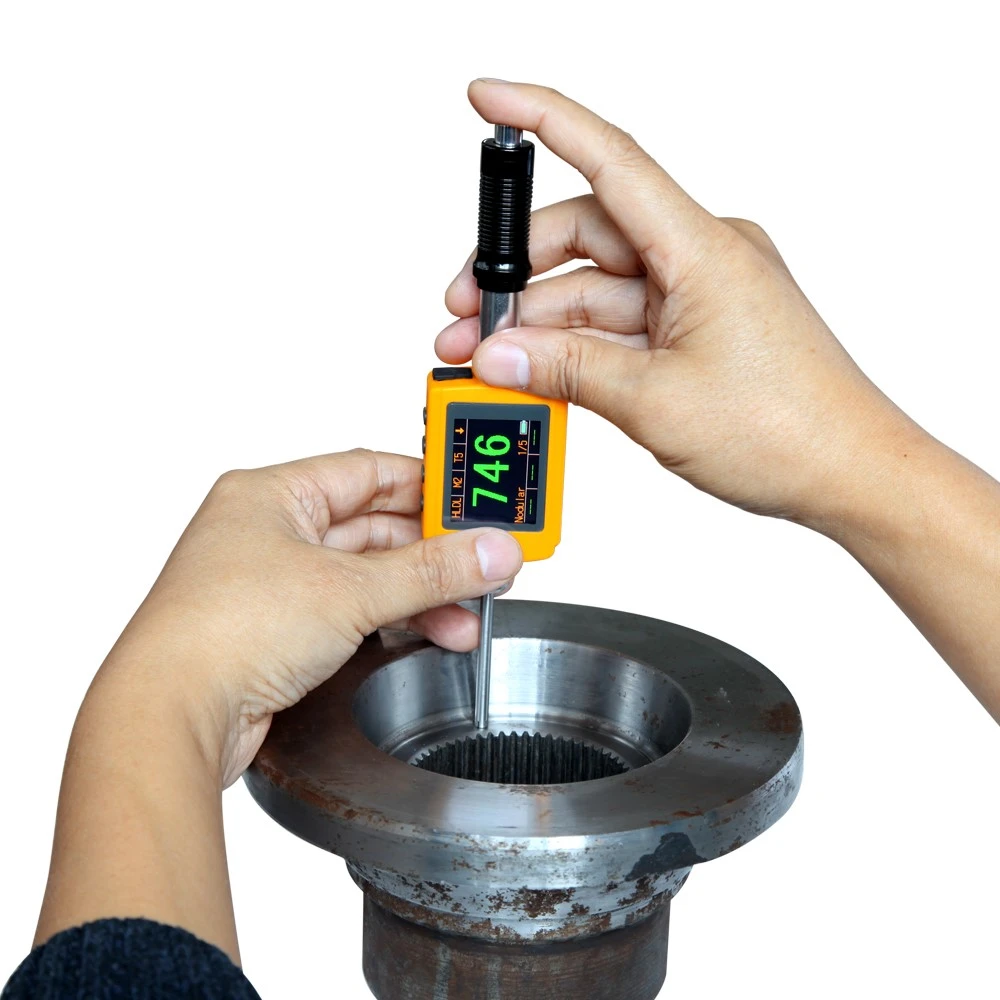

Тестер твердості Ліба на шорсткості поверхні тестового об'єкта має певні вимоги, шорсткість поверхні зразка призведе до виявлення низьких значень, висока твердість зразка є більш очевидною. Загальний призначений (D-тип) пристрій впливу на тестовий зразок шорсткості поверхні RA для менше 2. 0 мкм. Завдяки різноманітним методам тестування твердості на відстані відступу, поля відступу має певні вимоги, тест на твердість Ліба на відстані відступу також має відповідні вимоги. Через твердість відступу та його оточення певної області матеріалу відбудеться холодним загартовуванням, нове відступ та його стресова зона повинні залишити колишній регіон, інакше твердість буде високою. Через площу впливу напруги відступу, коли центр відступу занадто близький до краю вимірюваного об'єкта, значення твердості буде низьким.

Тестер твердості Ліба в тестовій силі повинен намагатися переконатися, що перпендикулярно поверхні тестового об'єкта, такого, який не може бути перпендикулярним для удару тілу та зіткненням зразків після напрямку сили відскоку відійти від напрямку удару від удару тіла, а його швидкість відскоку буде меншою, ніж швидкість, твердість буде низькою. Чим гірша вертикальність, тим нижча зміщення більш очевидна.
Необхідно також звернути увагу на радіус кривизни зразка поверхні увігнутої оголеної циліндричної та сферичної поверхні на результатах випробувань, а також виявлення твердості шару поверхневого затвердіння повинно звернути увагу на ефективну товщину загартованого шару.

Тест на твердість Ріхтера повинен проводитися щонайменше три рази, а середнє арифметичне обчислене. Якщо різниця в твердності перевищує 20 год, кількість випробувань повинна бути збільшена та обчислена середньою арифметикою.
