У галузі промисловості NDT вимірювання товщини товстих покриттів, що покривають металеві підкладки, завжди було технічним завданням. Однак PM5 Gen3, розроблений Юші, може ідеально вирішити цю проблему. Цей потужний датчик товщини може успішно досягти прориву проникаючого 49 -мм ПЕ покриття для безпосереднього вимірювання товщини 25 -мм сталевого підкладки, несучи низький - зонд про захисну плівку, забезпечуючи ефективне та надійне рішення для виявлення енергії, хімічного, суднобудування та інших галузей.
Технічна родзинка
PM5 Gen3 можна поєднати із захисними мембранними зондами, щоб вибрати режим вимірювання E - E. І досягти оптимального стану форми хвилі за допомогою декількох регульованих параметрів форми хвилі.
Захисна мембранна зонд, розроблений Юші, має три функції: по -перше, зменшення коефіцієнта тертя до 0,1 для забезпечення з'єднання на поверхні шорсткого покриття; По -друге, уникайте зносу зонда та зменшення витрат на використання; По -третє, зменшіть ультразвукове розсіювання за допомогою спеціального дизайну. Фактичні дані тесту показують, що захисна плівка збільшує тривалість життя зонда в чотири рази порівняно з традиційними моделями.
Досвід роботи

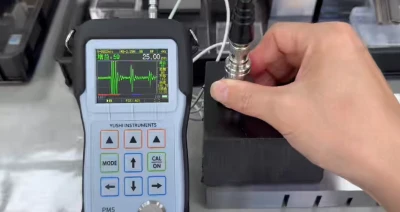

Пристрій приймає портативну портативну конструкцію і оснащений чорним проти ковзання та захисною кришкою проти падіння на оригінальній оболонці. Він важить лише 0,39 кг і підходить для тривалої роботи -. Екран переднього кольору дисплея інтегрує три основні функції:
(1) відображення значень вимірювання товщини в режимі реального часу (як показано на малюнку при 25,00 мм) з точністю 0,01 мм;
(2) схема форми хвилі A - візуально відображає ультразвуковий ехо -сигнал і визначає інтерфейс покриття/підкладки на основі пікового положення;
(3) B - Діаграма форми хвилі сканування візуально імітує перехресний перехрест - Вид секції перевіреної заготовки;
(4) режим диференціальної швидкості зменшення, встановивши початкову товщину перевіреного елемента, інструмент може автоматично відображати значення витончення та його відсоток;
(5) Ультразвуковий дисплей швидкості (5922 м/с, як показано на малюнку) підтримує спеціальні параметри матеріалу для поліпшення адаптованості виявлення.
Макет інтерфейсу експлуатації простий, з фізичними кнопками, включаючи "режим" (режим вимірювання комутатора) "," "" → "(Налаштування параметрів)," Cal on "(калібрування одного клацання) тощо в поєднанні з підказками дисплея, початківці також можуть швидко розпочати роботу. Інспектор верфів дав зворотний зв'язок: "Порівняно з традиційним обладнанням, яке вимагає складних параметрів параметрів, зберігання конфігурації параметрів та функція пошуку PM5GEN3 скоротили час одиниці одиничної точки з 5 хвилин до 1 хвилини.
