У галузі промислового тестування, не - технологія руйнівного вимірювання поступово замінює традиційні інструменти контакту. Ультразвукова товщина PM5GEN3 - це третє обладнання для виявлення Yushi Instruments Юші Інструменти, яке успішно вирішує проблему точного вимірювання товщини стінки металевої труби під товстим покриттям гумового покриття за допомогою низької технології проникнення звукового хвилі частоти. Ця стаття аналізує інноваційні принципи та значення додатків на основі сценаріїв тестування пристроїв та технічних параметрів.
Технічна структура та основні параменти

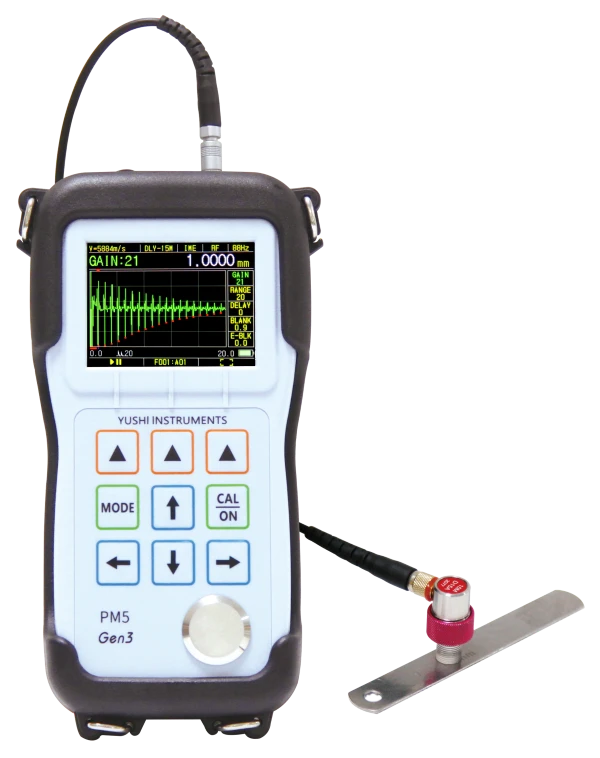

Ультразвуковий датчик товщини PM5GEN3 (бренд: Yushi Instruments) приймає стандартний робочий режим і має побудований - у попередньо встановленому значенні швидкості звуку 5920 м/с (v - 5920 м/с), що безпосередньо пов'язане з моделлю розрахунків у ультрафіолетових медіа -медіа. Фізичне зображення обладнання показує, що його зонд розроблений з монокристалічним перетворювачем, який може ефективно проникати гумовим покриттям товщиною 20 мм для вимірювання товщини підкладки. Інтерфейс експлуатації інтегрує режим вимірювання та безперервне сканування, а на екрані дисплея представлені значення корекції швидкості звуку в режимі реального часу та дані про товщину, з діапазоном помилок, керованими в межах ± 0,05 мм.
Принцип вимірювання проникнення гумового покриття
Ми вимірювали товщину гумового покриття та металевої підкладки окремо. Результати показані як нижче:
Товщина гумового покриття - 8,65 мм.
Товщина металевої підкладки - 4,11 мм.
Гума та інші пружні покриття можуть спричинити відхилення у вимірюванні контактів. PM5GEN3 досягає виявлення контакту Non - через наступні кроки:
Акустична муфта:Рівномірно наносити сполучний засіб на поверхню покриття для усунення зазорів повітря;
ПЕРШИЙ ПОЛОЖЕННЯ ХВИЛЬНОСТІ:Після того, як переданий імпульс проникає в покриття, отримано першу хвильову сигнал, відбравшись від нижньої поверхні підкладки;
Розрахунок різниці в часі:На основі формули D=vt/2 (d - товщина підкладки, v - ультразвукова швидкість підкладки, а T - час поширення ультразвукової хвилі всередині субстрату)
Множинна калібрування хвиль:Перевірте узгодженість даних за допомогою декількох обчислень нижніх хвиль.
Типова сцена додатків та стандартна операція
PM5GEN3 демонструє значні переваги в огляді нафтохімічних трубопроводів. На даних тестування на місці певного підприємства, що переробляють, показують, що під час тестування сталевих труб DN200 (покриті 3 -мм хлоропреном гуми), обладнання завершує позиціонування протягом 3 секунд, а значення вимірювання має помилку лише 0,03 мм порівняно з результатом руйнівного тестування. Операція повинна слідувати:
- Зонд повинен бути у вертикальному контакті з поверхнею об'єкта, що вимірюється
- Потрібно рівномірно застосовувати зв'язок
Результати вимірювання
Результати вимірювання дуже стабільні і мають високу повторюваність.
