Що таке "склопластик"?
Пластик з посиленим склопластиком (FRP), дуже затребуваний матеріал у галузі, має відмінну стійкість до корозії, високу міцність та чудові характеристики легкої ваги, що робить його ідеальним вибором для прокладок труб у численних промислових полях. Завдяки найсучаснішій композитній технології склопластик може тісно дотримуватися внутрішньої стінки труби, утворюючи міцний і плавний захисний шар. Цей шар ефективно витримує виклики, що виникають у суворих середовищах, таких як хімічна ерозія, ерозія води, умови високої температури/тиску тощо. Більше того, його видатні утеплювачі також можуть значно допомогти зменшити втрату енергії та підвищити загальну енергоефективність системи трубопроводу.
Застосування склопластикових матеріалів, ключових інновацій у сучасній інженерії трубопроводів, не тільки продовжує термін служби трубопроводу та скорочує витрати на технічне обслуговування, але й підвищує безпеку та ефективність передачі рідини. Це дійсно важливий і революційний матеріал у сучасній інженерії трубопроводу, що відіграє ключову роль у забезпеченні надійної роботи трубопроводів.
Значення вимірювання
Внутрішня товщина стінок системи трубопроводів повинна бути випробувана повторно, щоб забезпечити безпеку для виробництва. Використання ультразвукових вимірювань товщини для вимірювання внутрішніх стінок склопластику є надзвичайно ефективним та точним методом при виконанні таких інспекцій. Вимірювання ультразвукової товщини не тільки не завдає шкоди трубопроводу, але й забезпечує більш широкий спектр перевірок, гарантуючи, що кожна деталь повністю оцінюється, щоб працівники могли своєчасно визначити та вирішити небезпеки безпеки.
Система аналізу та тестування вимірювань
1. Аналіз вимірювання

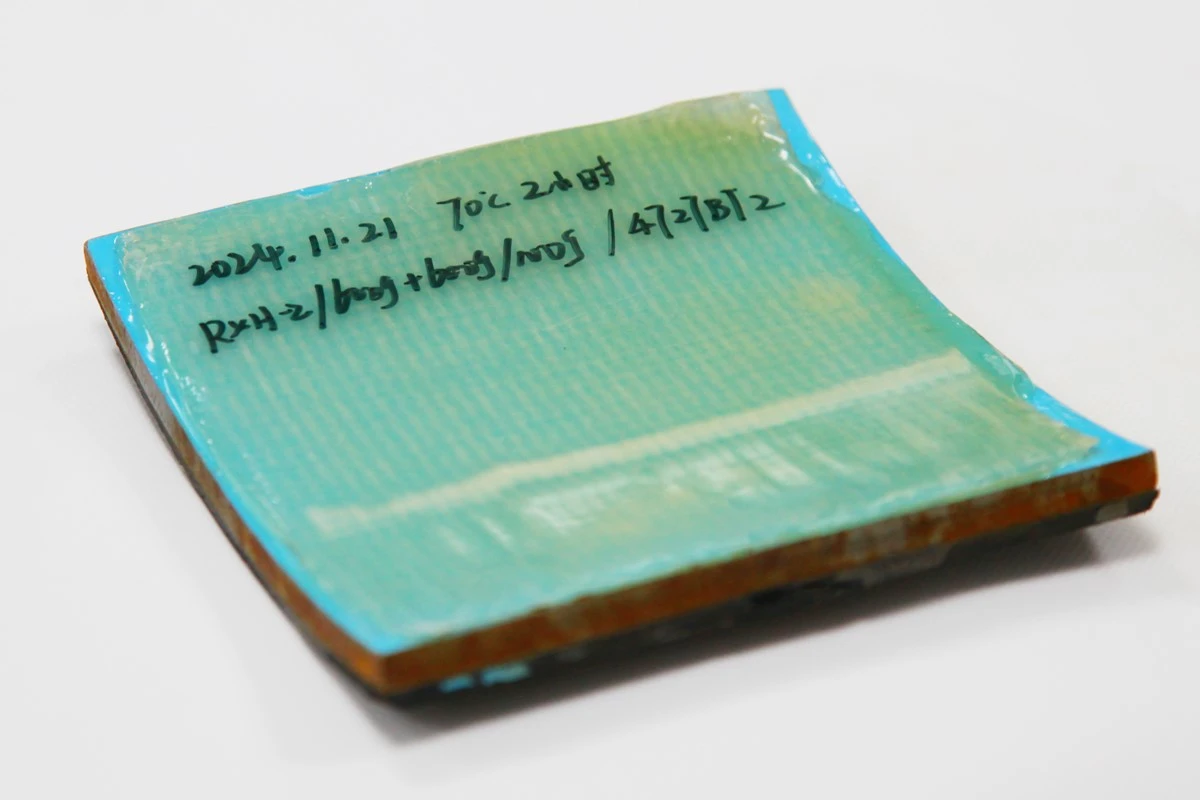

Тестовий зразок, наданий нашим замовником, - це розділ, вирізаний з труби. Ця труба складається з трьох шарів матеріалів. Найпотаємніший шар, який виготовляється зі склопластику, - це саме те, що замовник вимагає від нас з високою точністю вимірювати.
2. водна система занурення
Технологія вимірювання товщини ультразвукової води Юші ефективно захищає повітря від втручання ультразвукового поширення у водних середовищах, що забезпечує стабільність та чіткість нижнього ехо і може значно підвищити точність та надійність вимірювання.
Власне, вода є своєрідним високоефективним зв'язком у багатьох полях промисловості. Він не тільки забезпечує постійну експлуатацію ультразвукової вимірювання товщини, але й для досягнення переробки ресурсів відповідно до екологічних концепцій.

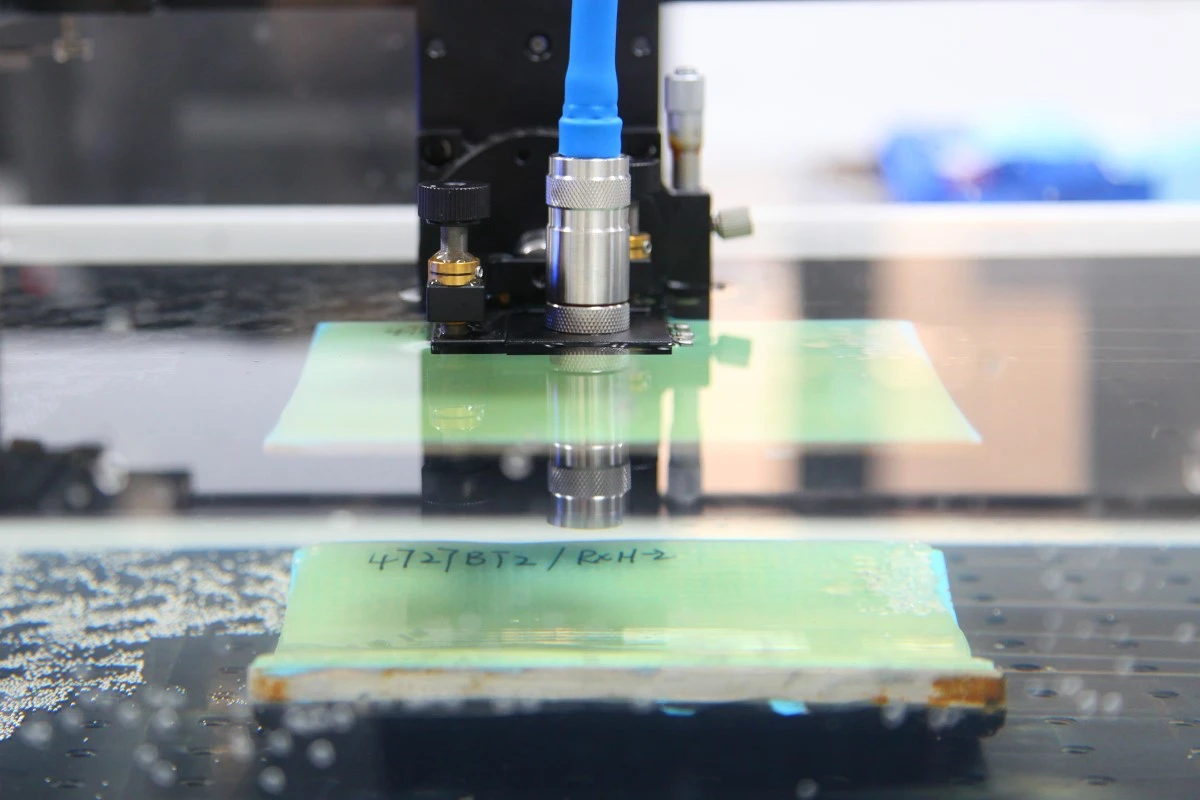

Тут ми використовували PM5 GEN2, підключений з зондом для занурення 5 МГц, кабелем та зануреним резервуаром.
Точки вимірювання
Використовуючи ультразвукову товщину PM5 Gen2 для вимірювання товщини занурення, нам потрібно знати про два ключові моменти, щоб забезпечити точність та стабільність.
По -перше, товщина шару води між зондом занурення та заготовкою, яку слід виміряти, потрібно підтримувати належним чином. Оскільки середовище, в якому поширюються ультразвукові хвилі, товщина шару води безпосередньо впливає на міцність та чіткість відбитого сигналу, отриманого зондом. Товщина шару води регулюється таким чином, щоб ультразвуковий сигнал міг ефективно поширюватися через матеріал і достатньо відображати, коли він стикається з інтерфейсом, який слід захопити та проаналізувати за допомогою зонда та інструменту.
По -друге, ультразвуковий зонд повинен бути перпендикулярним поверхні випробуваного заготовки. Кут нахилу може спричинити помилки вимірювання. Якщо форма хвилі не завжди може відображати правильне значення товщини, коли користувачі регулювали товщину води, то їм потрібно розглянути можливість регулювання кута зонда.
На малюнку показано неправильне значення товщини, оскільки зонд не перпендикулярно зразку.
На малюнку показано правильне значення товщини.
Якщо ви хочете отримати більше знань про вимірювання ультразвукової товщини PM5 GEN2 або стикаються з проблемами у програмах вимірювання, будь ласка, не соромтеся звернутися до нас. Ми присвячені наданні вам індивідуальних рішень.
