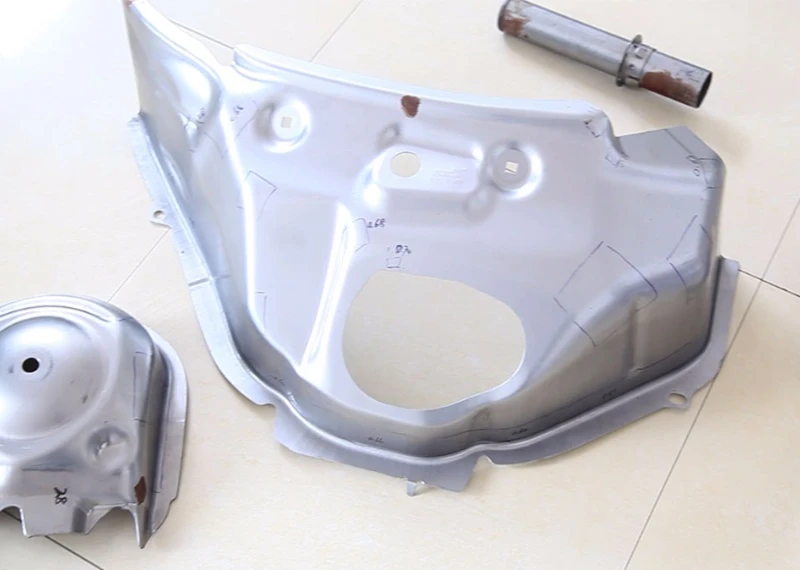

Коли ми використовуємо ультразвукові вимірювання товщини для вимірювання товщини матеріалів, ми часто стикаємося з трубами з невеликим діаметром. Матеріали включають метали, скло, пластмаси тощо, а також зразки з кривизною, такі як округлі кути, які, як правило, представлені штампованими деталями. З глобального сталевого матеріалу 60-70% - це тарілка, більшість з яких штампована готова продукція. Автомобільні тіла, шасі, паливні резервуари, радіатори, барабани котла, корпуси контейнерів, електродвигуни та кремнієві сталеві аркуші для електричних ядер - все штамповані та закінчені.
Тестові випадки

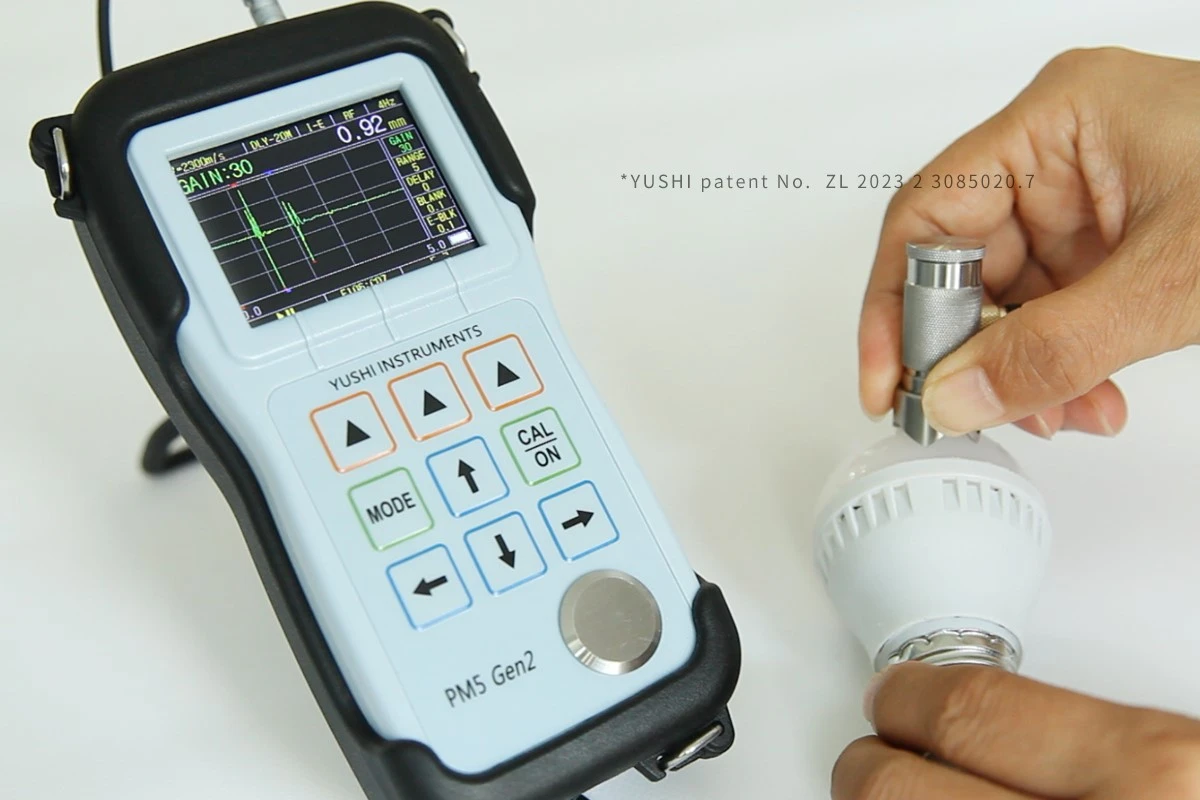

За допомогою датчика ультразвукової товщини Yushi PM5 Gen2, форма хвилі A-сканування регулюється в режимі реального часу, щоб надати інформацію про вимірювання, необхідну для того, щоб вибрати правильне відлуння дна. Щоб зробити вимірювання ще простішими та швидшими, такі функції, як високошвидкісне вимірювання, автоматичне заморожування або спрямоване захоплення, також можуть бути використані для вимірювання швидкими та стабільними.
Юші пропонує широкий спектр зондів ультразвукової вимірювання товщини різних типів та розмірів. Вибір правильного зонда - це вирішальний перший крок у процесі вимірювання. Необхідно врахувати багато факторів для правильного вибору зонда, включаючи товщину, матеріал та геометрію вимірюваної частини.
Вибір зонда та аксесуарів
Через типову форму та невелику товщину штампованих деталей ми зазвичай використовуємо зонд лінії затримки невеликого діаметру для здійснення вимірювання. Загалом, зонд повинен бути обраний на основі конкретної форми деталі. Найпоширеніші контакти, які ми рекомендуємо, - це зонди φ2, φ3 та φ6. Однак для типових труб невеликого діаметру або закруглених поверхонь з невеликими r-angles, щоб ефективно поєднати акустичну енергію на вимірювану частину малого діаметру, ми повинні зосередити акустичний промінь на дуже маленькій точці.
Вимірювальна поверхня заготовки занадто мала через вигнуту поверхню. А загострений і вузький кінець головки затримки ускладнює зонд залишатися перпендикулярним до вимірювальної поверхні, що призводить до зменшення амплітуди сигналу або навіть повної втрати сигналу, що дуже незручно під час процесу вимірювання, і користувачеві потрібно продовжувати переміщення зонду, щоб знайти оптимальний кут вимірювання. Власник зонда завантажується пружиною і має V-подібну виїмку на передньому кінці, щоб тримати зонд у стабільному вертикальному положенні під час огляду.
Ультразвукові вимірювання товщини можна використовувати для вимірювання всіх поширених металевих, скляних, пластикових та керамічних продуктів, включаючи пляшки, контейнери, труби, пластини тощо. Для заготовки з невеликими діаметром та країв, якщо у вас є однакова програма для вимірювання або зіткнеться з будь -якими проблемами, будь ласка, не соромтеся зв’язатися з нами, і ми надамо вам найкраще рішення.
