Ультразвуковий двоелементний датчик товщини

Ультразвуковий товщиномір – це вимірювання товщини заготовки, коли ультразвуковий імпульс, випромінюваний датчиком, досягає поверхні розділу матеріалу через вимірюваний об’єкт, імпульс відбивається назад до зонда, і товщина вимірюваного матеріалу визначається за правильно виміряти час поширення ультразвукової хвилі в матеріалі. Цей принцип можна використовувати для вимірювання будь-якого матеріалу, який дозволяє ультразвуковим хвилям поширюватися всередині нього з постійною швидкістю.

1. Пальцеві зонди PT04 з малою контактною поверхнею підходять для тонких трубних фітингів малого діаметра. Можна підключати до моделей товщиномірів: серії UM-2, серії UM-4, серії UM-5 (0.6-12 мм).

2. Зонд PT-06 підходить для вимірювання труб з діаметром більше або дорівнює 15 мм і товщиною стінки більше або дорівнює 2.0 мм, може підключатися до моделей товщиномірів : серії UM-2, серії UM-4, серії UM-5.

3. Звичайний зонд PT-08, який можна використовувати для більшості цілей вимірювання товщини, підходить для вимірювання товщини стінки стінки труби з діаметром, що перевищує або дорівнює більше 20 мм, цей зонд є стандартним зонд серії UM-1 і UM-2; Також підходить для моделей товщиномірів: серії UM-4 і серії UM-5.

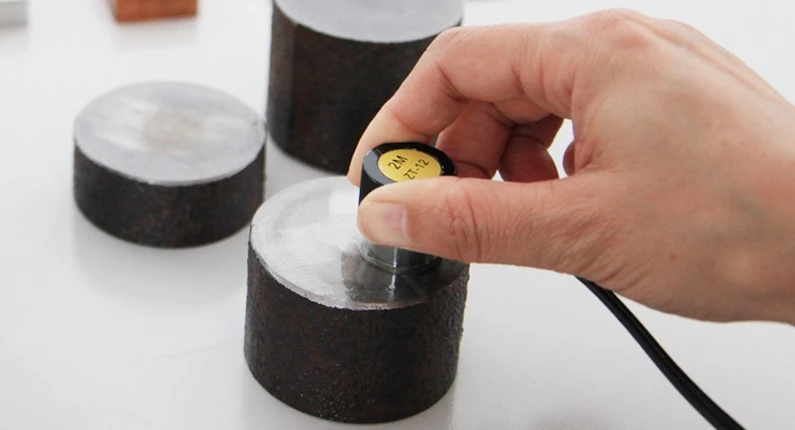

4. Чавунний зонд ZT-12 має кращу проникаючу здатність, легше вимірювати матеріали з високим загасанням, грубими зернами або складними для вимірювання, а діапазон вимірювання відносно великий. Підходить для всіх серій ультразвукових товщиномірів (крім серії PM-5).

5. Зонд PT12: це різновид звичайних інтегрованих зондів із частотою 5 МГц і розміром пластини 10 мм. Діаметр контактної поверхні становить приблизно 13 мм, її висота – приблизно 26 мм, при вимірюванні труби зовнішній діаметр труби повинен бути більше 30 мм, а температура становить -10 градусів ~70 градусів.

6. Високотемпературний зонд GT-12, який використовує високотемпературний керамічний матеріал, можна використовувати для вимірювання товщини труб або пластин із температурою менше або дорівнює 480 градусам.

7. Стандартний зонд TC510 підходить для вимірювання товщини стінок труб діаметром понад 25 мм, і цей зонд є стандартним зондом серії UM-4 та ультразвукових товщиномірів серії UM-5.

8. Стандартний зонд TC550, його діапазон вимірювання може досягати 1-200 мм, а діаметр контактної поверхні може досягати 13,5 мм. Цей вид зонда підходить для вимірювання товщини стінки труби понад 25 мм. Він вважається оновленим TC510, відповідними моделями товщиномірів є серії UM-4 і UM-5.

9. Щуп TC110 на імпортних чіпах підходить для вимірювання товщини грубих зерен і неметалевих матеріалів. Він має кращі вимірювальні ефекти для вимірювання неметалів, таких як PE, PVC, FRP тощо.
