Модуль ультразвукового передавача та приймача імпульсів YUSHI PR21
Огляд продукту
PR21, розроблений і виготовлений компанією YUSHI Instruments, є високопродуктивним-генератором і приймачем ультразвукових імпульсів,-керованим комп’ютером. Прилад підключається до комп’ютера та осцилографа для використання для ультразвукової дефектоскопії, вимірювання товщини та випробування зондом тощо.Генератор і приймач імпульсів серії PR можна використовувати для різних застосувань під час не-руйнівного контролю та аналізу матеріалів.
Технічні переваги та особливості
Точна генерація та контроль імпульсів
- Вісім передають напругу 25~200 В і регулюють ширину імпульсу від 15 нс до 1000 нс з кроком 5 нс.
- Режим багаторазового запуску: внутрішній тригер: 4 Гц-2 кГц; Зовнішній тригер: 0-5 кГц
- Адаптація негативного прямокутного імпульсу та швидкий час наростання 3,5 нс
Конфігурований приймач і програмне забезпечення
- Подвійний метод роботи: один-елемент (імпульс-луна) або подвійний-елемент (проникнення)
- 8 регульованих рівнів демпфування та діапазон посилення 0-60 дБ
- Надайте відкритий SDK і бібліотеку розробки
Сценарії застосування
Тестування продуктивності ультразвукового зонда

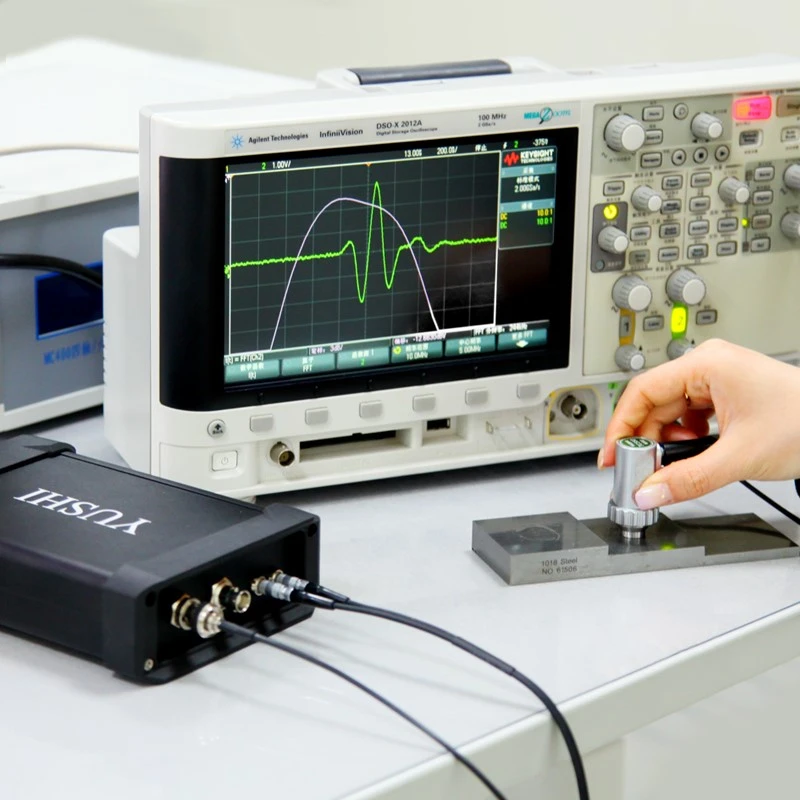

Це має вирішальне значення для перевірки та розробки зонда. Аналізуючи луна-сигнал опорного блоку (за допомогою функції ШПФ осцилографа), дослідники можуть точно визначити центральну частоту, смугу пропускання та спектральний розподіл зонда.
Це допомагає з перевіркою продуктивності, моніторингом погіршення якості та оцінкою індивідуальних або нових конструкцій датчиків.
Ультразвуковий аналіз матеріалу
Ця система здатна проводити дослідження основних матеріалів ультразвуковими методами.
Вимірювання швидкості звуку: використовуючи матеріал відомої товщини, швидкість звуку матеріалу обчислюється шляхом вимірювання різниці в часі між двома послідовними відлуннями від дна, щоб оцінити механічні властивості матеріалу.
Ультразвукова дефектоскопія та вимірювання товщини
Надано надійну платформу для розробки технологій не-руйнівного контролю.

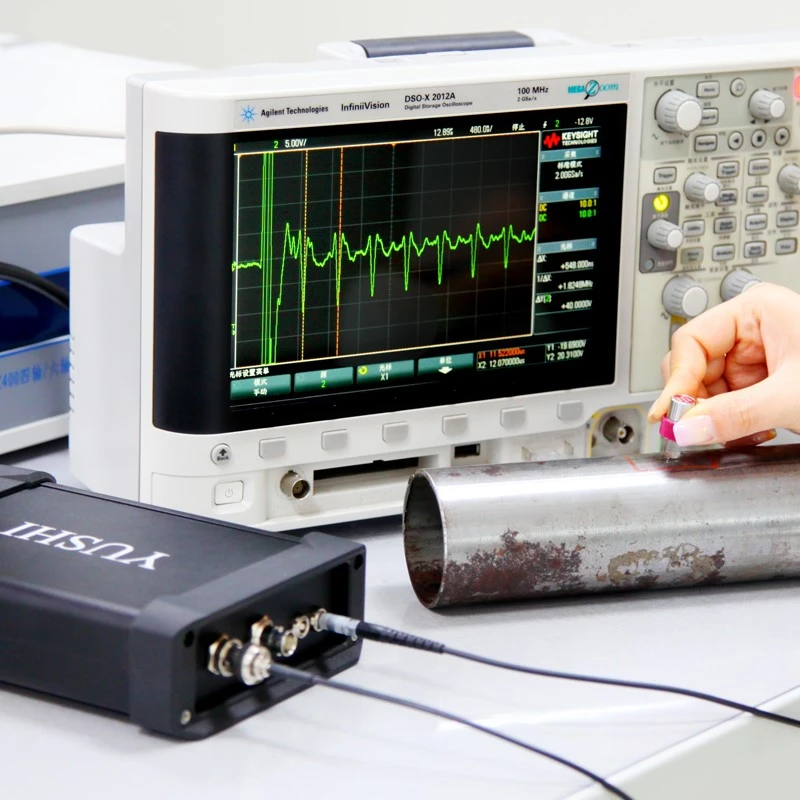

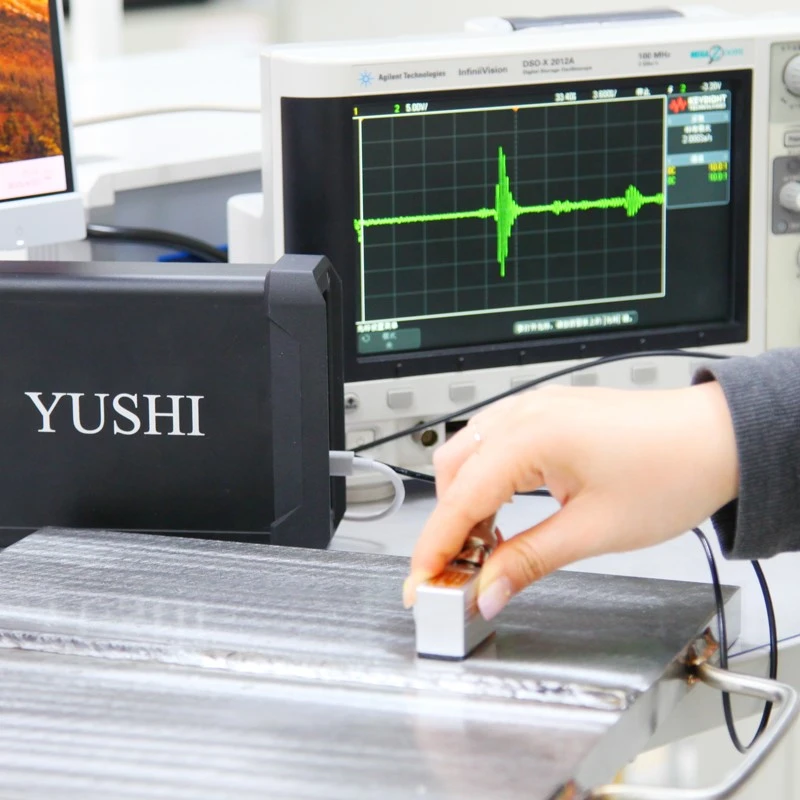

- Аналіз дефектів: у режимі імпульсного відлуння система допомагає ідентифікувати та охарактеризувати внутрішні дефекти (тріщини, порожнечі) шляхом інтерпретації властивостей відбитих сигналів.
- Точне вимірювання товщини: для матеріалів із відомою швидкістю звуку товщина точно визначається з інтервалу часу між кількома відлуннями задньої стінки (товщина=(v * Δ t)/2), що можна використовувати для оцінки корозії та вимірювання шару.
Структурний склад

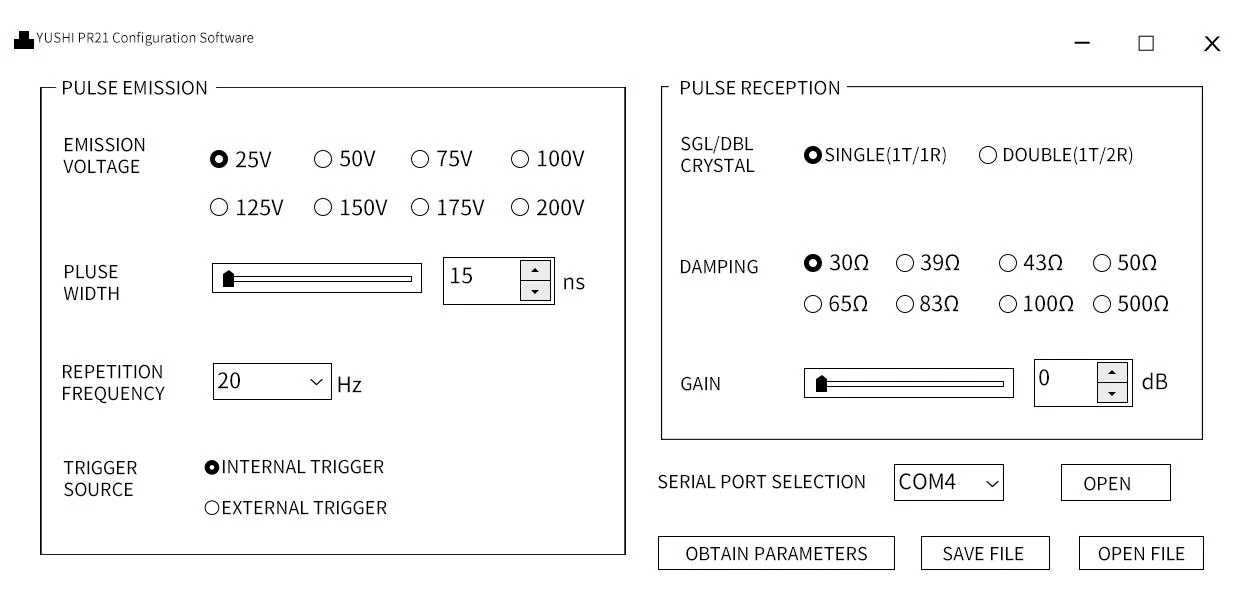

Програмне забезпечення для керування
Важливі параметри для області випромінювання та прийому:
1. Область випромінювання: напруга випромінювання (25-200 В), ширина імпульсу (15-1000 нс), частота повторення (20 Гц-2 кГц), джерело тригера (внутрішнє/зовнішнє)
2. Область прийому: одинарні/подвійні елементи, демпфування (30-500 Ом), посилення (0-60 дБ)
Технічні характеристики

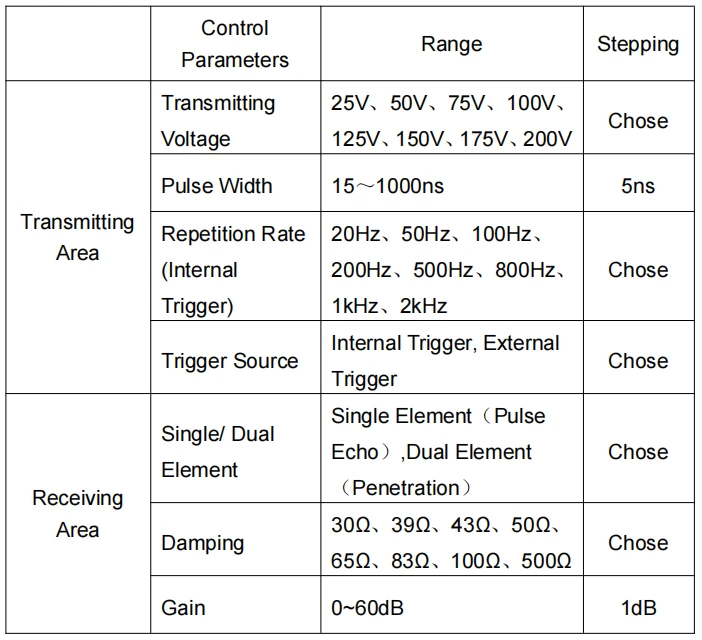

1. Параметри контролю
2. Технічний лист
