Загальний вступ

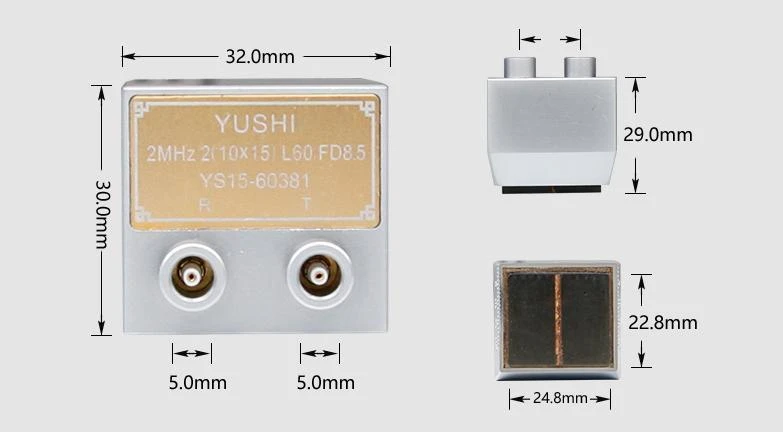

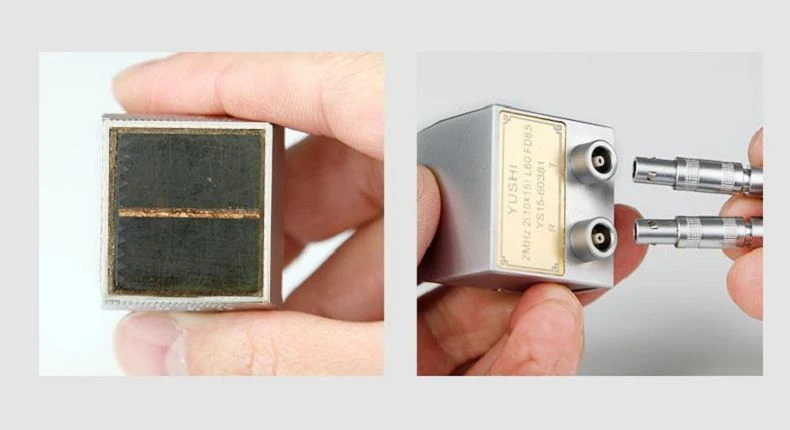

Поздовжній двоелементний кутовий променевий зонд YUSHI часто використовується там, де випробування прямим променем важко знайти дефекти, наприклад, коли тріщини вертикальні та тонкі, тому їх неможливо виявити через малу кількість відбиття. Цей вид зондів можна використовувати для перевірки поковок і пластин. Принцип роботи кутового променя NDT полягає в перетворенні поздовжньої (стиснення) хвилі, що надсилається перетворювачем, у заломлену зсувну (поперечну) хвилю в досліджуваному зразку. YUSHI може надати клієнтам різні частотні поздовжні зонди та надати послуги OEM.

Склад зонда

Ультразвуковий датчик кутового променя складається з такого елемента, як звукопоглинальний матеріал, корпус, демпфуючий блок, клин і п’єзоелектричний елемент, який генерує ультразвук.

Принцип роботи датчика кутового променя

Електричний імпульс, створений ланцюгом ультразвукового приладу, використовується для пластини з п’єзоелектричним ефектом, так що п’єзоелектрична пластина створює зворотний п’єзоелектричний ефект, а пластина зазнає радіальної вібрації в осьовому напрямку та вертикальній осі. Напрямок вібрації пластини є напрямком вібрації ультразвукової частинки, а напрямок вібрації частинки такий самий, як і напрямок передачі ультразвукового звукового променя, тому можна зробити висновок, що корисний звуковий промінь, створений осьовою вібрацією, пластини - це звуковий промінь поздовжньої хвилі, а швидкість ультразвукового звуку клинового блоку - це звук поздовжньої хвилі швидкість оргскла. Звуковий промінь поздовжньої хвилі, створюваний пластиною, входить у заготовку через клин і шар зв’язку під певним кутом, і звуковий промінь зазнає перетворення форми хвилі на контактній поверхні між зв’язкою та заготовкою. Коли промінь поздовжньої хвилі входить у заготовку під кутом, меншим за перший критичний кут, звуковий промінь заготовки є поздовжньою хвилею та поперечною хвилею, а кут променя поздовжньої хвилі більший, ніж кут поперечної хвилі. Кут падіння більший за перший критичний кут і менший за другий критичний кут, а звуковий промінь заготовки є чистою поперечною хвилею.

Яка функція датчика поздовжнього кутового променя?

Датчик поздовжнього кута хвилі — це перетворювач із кутом падіння, меншим за перший критичний кут. Метою є використання поздовжньої хвилі під малим кутом для перевірки дефекту або використання характеристик поздовжньої хвилі з сильною проникаючою здатністю для проведення випробування косого падіння поздовжньої хвилі, коли затухання зсувної хвилі занадто велике.

Переваги зонда кутового променя

1. Висока чутливість

2. Менше безладу

3. Невеликі сліпі плями

Специфікація зонда

Модель	Частота	Розмір елемента		Кут заломлення	Довжина ближнього поля
Модель	МГц	ммм	в.	сталь	мм	в
5P6x6A70	5	6x6	0.24x0.24	70 градусів	19	0.7
5P6x6K2.5	5	6x6	0.24x0.24	68,2 градуса	19	0.7
5P6x6K3	5	6x6	0.24x0.24	71,6 градусів	19	0.7
5P6x6K45	5	6x6	0.24x0.24	45 градусів	19	0.7
5P6x6K60	5	6x6	0.24x0.24	68,2 градуса	19	0.7
5P6x6K2	5	6x6	0.24x0.24	63,4 градуса	19	0.7
2P8x9A45	2	8x9	0.31x0.35	45 градусів	15	0.6
2P8x9A60	2	8x9	0.31x0.35	60 градусів	15	0.6
2P8x9A70	2	8x9	0.31x0.35	70 градусів	15	0.6
4P8x9A45	4	8x9	0.31x0.35	45 градусів	30	1.2
4P8x9A60	4	8x9	0.31x0.35	60 градусів	30	1.2
4P8x9A70	4	8x9	0.31x0.35	70 градусів	30	1.2
2P14*14A45	2	14*14	.55*.55	45 градусів	39	1.5
2P14*14A60	2	14*14	.55*.55	60 градусів	39	1.5
2P14*14A70	2	14*14	.55*.55	70 градусів	39	1.5
5P14*14A45	5	14*14	.55*.55	45 градусів	98	3.8
5P14*14A60	5	14*14	.55*.55	60 градусів	98	3.8
5P14*14A70	5	14*14	.55*.55	70 градусів	98	3.8
1P20x22A45	1	20x22	0.79x0.87	45 градусів	45	1.8
1P20x22A60	1	20x22	0.79x0.87	60 градусів	45	1.8
1P20x22A70	1	20x22	0.79x0.87	70 градусів	45	1.8
2P20x22A45	2	20x22	0.79x0.87	45 градусів	92	3.6
2P20x22A60	2	20x22	0.79x0.87	60 градусів	92	3.6
2P20x22A70	2	20x22	0.79x0.87	70 градусів	92	3.6
4P20x22A45	4	20x22	0.79x0.87	45 градусів	184	7.2
4P20x22A60	4	20x22	0.79x0.87	60 градусів	184	7.2
4P20x22A70	4	20x22	0.79x0.87	70 градусів	184	7.2
